Кольца МУВП К1, К2, К3, К4, К5, К6, К7

Кольцо МУВП К1, К2, К3, К4, К5

muvp3

      Кольца МУВП К-1, К-2, К-3, К-4, К-5, К-6, К-7 применяются в качестве эквивалента муфт МУВП (муфта упругая втулочно-пальцевая) и предназначены для соединения соосных валов, передачи крутящего момента от 31,5 Н*м до 16000 Н*м между ними или между валом и соединенной с ним деталью, и уменьшения динамических нагрузок.
     Втулки МУВП и кольца МУВП - это полностью взаимозаменяемые элементы. Наружные и внутренние размеры одинаковые, а размер по высоте подбирается путём определения количества колец в сборе. На один палец можно одеть либо одну втулку МУВП либо несколько колец МУВП (обычно 4 шт.). После посадки на палец кольца МУВП образуют цельную конструкцию, по свойствам не  уступающую цельной втулке.

     При выборе резиновых втулок МУВП (колец МУВП) к муфтам в зависимости от диаметра соединяемого вала устанавливаются:
- для муфт с диаметрами валов 16, 18, 20, 22 мм подходит МУВП 1-16/5;
- для муфт с диаметрами валов 25, 28, 30, 32, 35, 36, 38 мм подходит МУВП 1-25/5;
- для муфт с диаметрами валов 40, 42, 45, 48, 50, 55, 60, 65 мм подходит МУВП 1-40/5;
- для муфт с диаметрами валов 70, 75 мм подходит МУВП 1-70/5;
- для муфт с диаметрами валов 80, 85, 90, 95 мм подходит МУВП 1-80/5;
- для муфт с диаметрами валов 100, 110, 120  мм подходит МУВП 1-100/5;
- для муфт с диаметрами валов 125, 130, 140, 150 мм подходит МУВП 1-125/5.

Обозначение колец МУВП К1, К2, К3, К4, К5, К6, К7

muvp

     Обозначение типоразмера: D x d x h, где:

     D - наружный диаметр (мм)

     d - внутренний диаметр (мм)

     h - высота (мм)



Размеры колец МУВП и соответствие муфтам МУВП

Тип колец МУВП размер:
D x d x h
Общая ширина в сборе:
L = 4 шт х h
Соответствие
муфте МУВП
кольцо МУВП К1 (19*10*5*2.5) Кольцо МУВП 19 x 10 x 2.5 х 5 20 мм муфта МУВП - 16/3
кольцо МУВП К2 (27*14*7*3.5) Кольцо МУВП 27 x 14 x 3.5 х 7 28 мм муфта МУВП - 25/3
кольцо МУВП К3 (35*18*9*4.5) Кольцо МУВП 35 x 18 x 4.5 х 9 36 мм муфта МУВП - 40/3
кольцо МУВП К4 (45*24*11*6.0) Кольцо МУВП 45 x 24 x 6.0 х 11 44 мм муфта МУВП - 70/3
кольцо МУВП К5 (56.5*30*14*7.5) Кольцо МУВП 56.5 x 30 x 7.5 х 14 56 мм муфта МУВП - 80/3
кольцо МУВП К6 (70*38*18*10) Кольцо МУВП 70 x 38 x 10 х 18 72 мм муфта МУВП - 100/3
кольцо МУВП К7 (86.5*45*22*12) Кольцо МУВП 86,5 x 45 x 12 х 22 88 мм муфта МУВП - 125/3

Преимущества колец МУВП, относительно втулок МУВП:

  • кольца МУВП из-за небольшой собственной высоты намного проще насаживаются на пальцы, т.к. посадка осуществляется с небольшим «натягом», для чего прикладывается некоторое усилие прямо пропорциональное площади поверхности трения между резиной и металлом. Поскольку высота одного кольца МУВП значительно меньше высоту втулки МУВП, соответственно и усилие, прикладываемое при монтаже колец МУВП в четыре и больше раз меньше. Кроме того, значительно снижается риск повредить внутреннюю поверхность кольца при монтаже.
  • в некоторых случаях, длина пальцев отличается от стандартных. На палец может одеваться от трех до шести колец МУВП. В этом случае втулки МУВП приходится резать, а кольца МУВП просто набираются в нужном количестве.
  • кольца МУВП получаются дешевле, поскольку пресс-форма для их изготовления и сам процесс изготовления оказывается проще.

Рекомендации по подбору размера и количества колец МУВП в сборе

     Для соединения вала электродвигателя с быстроходным валом редуктора используют кольца МУВП (или, устаревшее, упругую втулочно-пальцевую муфту МУВП). Типоразмер колец МУВП (K-1, K-2, K-3, K-4, K-5, K-6, K-7) выбираем по величине наибольшего диаметра соединяемых валов с учетом ограничения Ткр  Ткр], где Ткр – крутящий момент на валу. [Ткр] – табличное значение (смотри рисунок и таблицу ниже) крутящего момента для требуемой муфты.

     Основные параметры упругих втулочно-пальцевых муфт по ГОСТ 21424-75:

Основные параметры упругих втулочно-пальцевых муфт по ГОСТ 21424-75
Manufacturer:
Kremenchukgumotechnika (Ukraine)
Results 1 - 7 of 7

Rings MUVP K1, K2, K3, K4, K5, K6, K7

muvp3.jpg_product

Manufacturer code: 20011

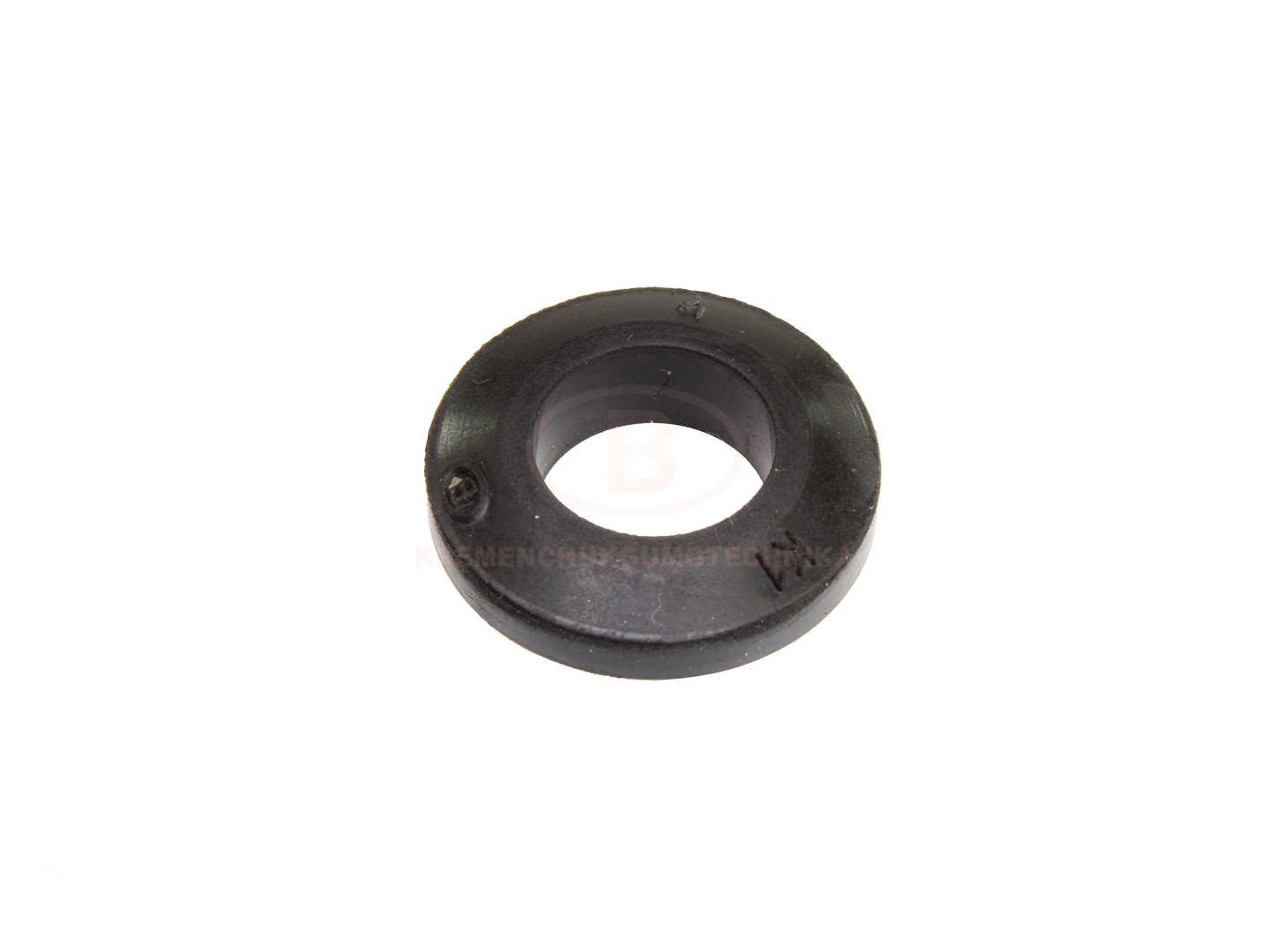

O-ring MUVP K1 (19 x 10 x 2.5 x 5)

compliance with MUVP coupling - 16/3,...

Sales price: 4,30 грн.

Current Stock Level

Product details

muvp3.jpg_product_product_product

Manufacturer code: 20012

O-ring MUVP K2 (27x14x3.5х7)

compliance with the MUVP coupling -...

Sales price: 4,76 грн.

Current Stock Level

Product details


Manufacturer code: 20013

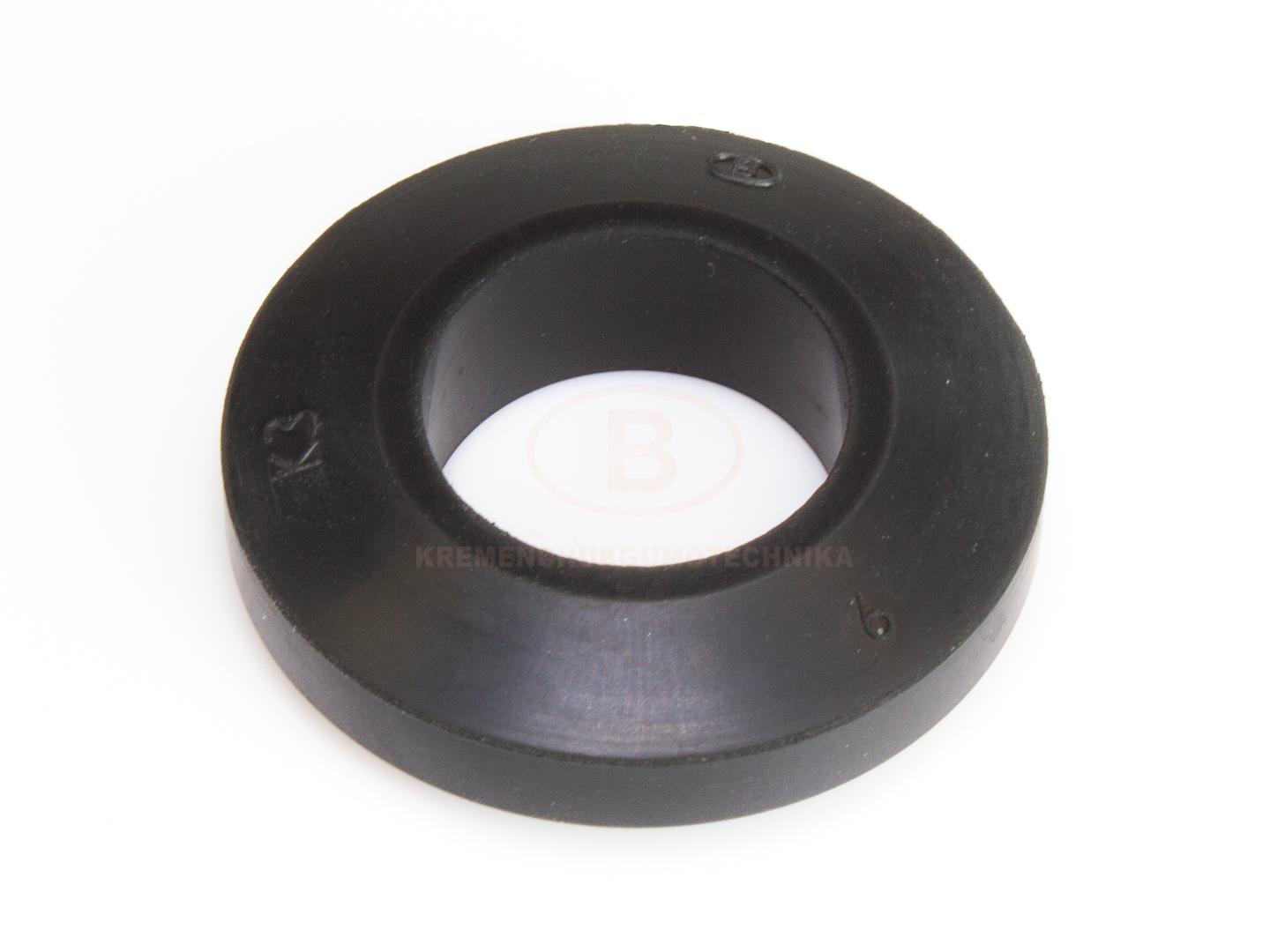

O-ring MUVP K3 (35x18x9х4.5)

compliance with the MUVP coupling -...

Sales price: 5,70 грн.

Current Stock Level

Product details

KrRT-20014-MUVP-K4.jpg_product

Manufacturer code: 20014

Coupling ring MUVP K4 (45х24х6х11)

33.04.00.04-002, compliance with the...

Sales price: 14,61 грн.

Current Stock Level

Product details


Manufacturer code: 20015

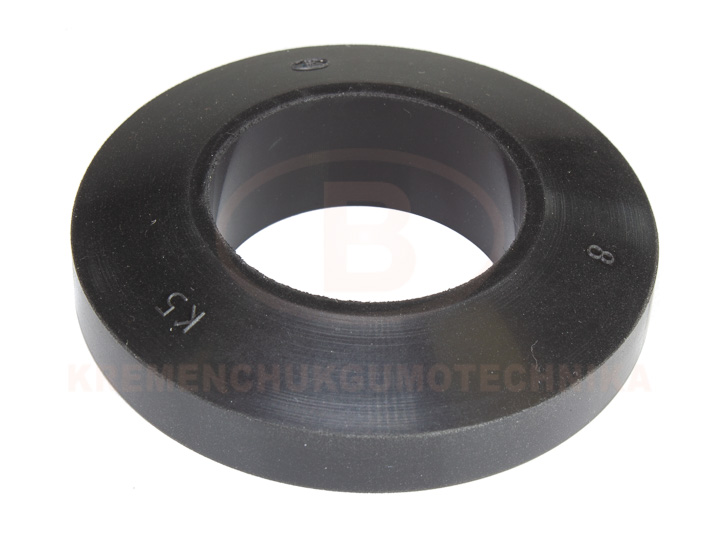

Ring MUVP K5 (56.5x30x7.5x14)

compliance with the coupling MUVP -...

Sales price: 16,74 грн.

Current Stock Level

Product details


Manufacturer code: 20016

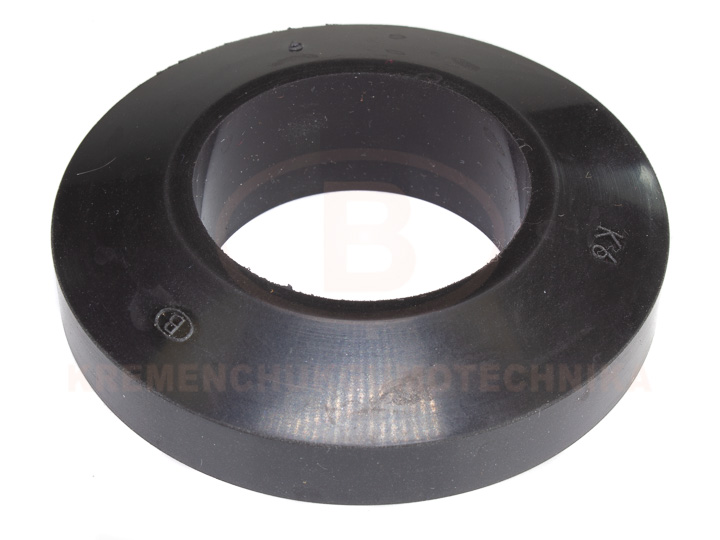

Ring MUVP K6 (38x70x10x18)

compliance with the coupling MUVP -...

Sales price: 25,08 грн.

Current Stock Level

Product details


Manufacturer code: 20017

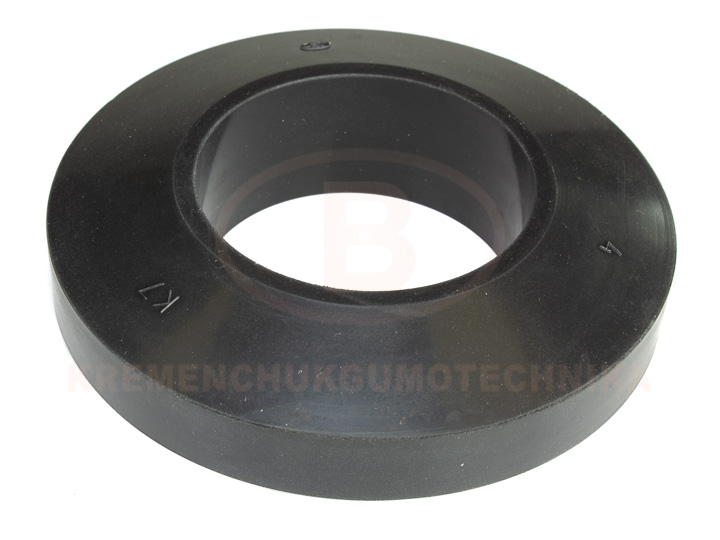

Ring MUVP K7 (45h86,5x12h22)

compliance with the coupling МУВП -...

Sales price: 51,55 грн.

Current Stock Level

Product details
